进口气动带手轮蝶阀的附件选择
进口气动带手轮蝶阀的附件选择的图片
参考报价:
2600元
品牌:
德国莱克LIK
关注度:
1186
样本:
暂无
型号:
LIKTDF
产地:
德国
信息完整度:
典型用户:
暂无
认证信息
高级会员 第 9
名 称:广东裕安机械设备有限公司.
认 证:工商信息已核实
访问量:300259
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

进口气动带手轮蝶阀全套

气动蝶阀是工业管道中应用*为常用的阀门品种之一。蝶阀体积小、用料少、重量轻、口径越大相对其他阀更经济实惠。气动执行器旋转90°即可快速启闭,操作简单。同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时**的阻力,因此通过该阀门所产生的压力降很小,当开启度在大约15°至70°之间时,又能进行灵敏的流量控制,因此大口径的流量调节,蝶阀具有较大的优势。不适用于有颗粒和温度偏高的工艺介质中。

■密封阀座水线条设计,阀板密封面平面设计,彻底避免气动阀因长时间不开而造成的卡位现象
■阀板上下中孔处,采用球型摩擦面设计,扭矩更小,密封性更好
■阀座无靠背设计,扭矩更轻,也方便用户自行更换阀座
■法兰对夹孔连接适用多种标准

产品特点:

1、结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。

2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。

3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。

5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。耐高温、耐低温、耐腐蚀性,操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠。

进口气动带手轮蝶阀参数

气动执行器

双作用、单作用

驱动气源

5-7bar压缩空气

气动附件

限位开关、定位器、电磁阀

过滤减压阀、手轮机构

公称通径

DN25-600mm

公称压力

PN1.0-PN1.6

适用温度

-30~+120

连接方式

对夹式、凸耳单法兰

阀体结构

A型、LT型

阀体材质

304、316、球墨铸铁

阀板材质

304、316、球墨铸铁

阀座衬里

PTFE、EPDM、VITON

适用介质

水液,气体、油等

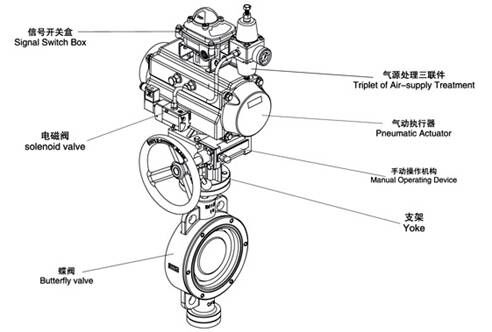

进口气动带手轮蝶阀系统产品构成:

①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管

(其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。)

■双作用气动执行器:

对阀门开启和关闭的两位控制。

■弹簧复位式气动执行器:

在控制电路气路切断或故障时,阀门自动开启或关闭。

 单电控制电磁阀:

供电时阀门打开或关闭,断电时阀门关闭或开启(可提供防爆型)。

 双电控制电磁阀:

一个线圈得电时阀门打开,另一个线圈得电时阀门关闭,有记忆功能(可提供防爆型)。

■信号行程开关:

远距离传送阀门开关位置的信号(可提供防爆型)。

■电气定位器:

根据电流信号(标准:4~20mA)的大小对阀门的介质流量调节控制(可提供防爆型)。

■气动定位器:

根据气压信号(标准:0.2~0.1Mpa)的大小对阀门的介质流量调节控制(可提供防爆型)。

■电气转换器:

将电流信号转换成气压信号,与气动定位器配套使用(可提供防爆型)。

■气源处理三联件:

包括空气减压阀、过滤器、油雾器、对气源稳压、清洁、运动部件有润滑作用。

■角位变送器:

将阀门0°~90°的位置变4~20 mA的信号与PLC微机连接反映阀门的开度,与气动定位器配套使用。

附件的选项:
