定制加工件-进口WCB电动法兰球阀

进口WCB电动法兰球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。电动铸钢球阀按其密封性能可分软密封阀座及金属密封阀座，软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。电动铸钢球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

进口WCB电动法兰球阀性能参数:

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～+180℃ -40～+350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
固有可调比 R	100:1

进口WCB电动法兰球阀流量特性Kv值:

公称通径 (DN)	不同开度角下的Kv值
公称通径 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

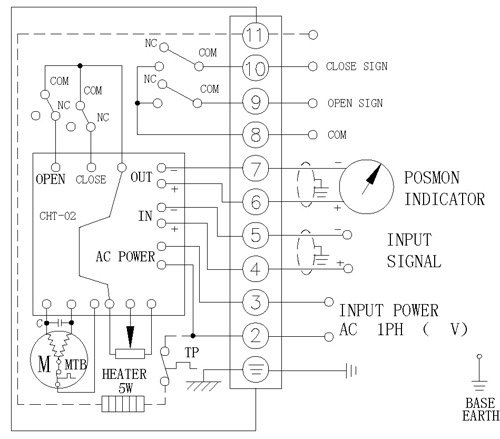

标准开关型接线图 AC220V 110V/50 60HZ

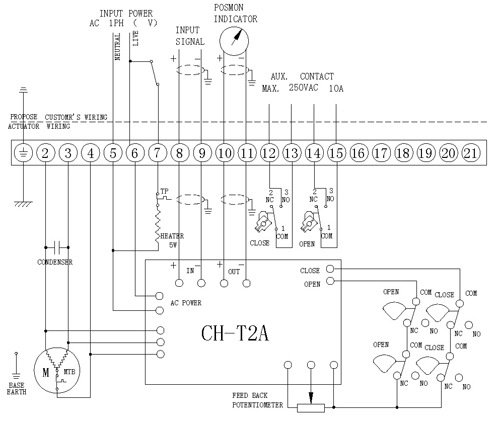

模拟量调节型接线图AC220V 110V/50 60HZ

外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	130	155	256	95	65	15W	0.2A
20	140	155	260	105	75	15W	0.2A
25	150	155	266	115	86	15W	0.2A
32	165	155	270	136	100	15W	0.2A
40	180	208	312	146	110	25W	0.5A
50	200	208	325	160	125	25W	0.5A
65	220	208	336	180	145	25W	0.5A
80	250	256	365	195	160	50W	0.8A
100	280	256	400	215/230	180/190	90W	1.0A
125	320	256	420	245/270	210/220	90W	1.0A
150	360	288	440	280/300	240/250	120W	1.2A
200	400	288	470	335/360	295/310	150W	1.2A

订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

德国莱克LIK是世界**的流体产品生产供应商，成立于1967年，经过近40年的发展已成长为一家具有独立研发能力、拥有20余项国际**的能够生产全系列电厂调节阀、享誉欧洲的电站供应商和楼宇自控、热力、空调、化工、冶金及轻工行业等工业过程调节阀供货商。
德国莱克LIK公司能提供客户所需的所有流程管理产品，并提供相关配套的维修和替换服务，其总部在德国的法兰克福，生产基地主要位于亚洲、欧洲和澳大利亚，而它的工业服务公司则分布于 26个国家，其中在15个国家的30个城市均有LIK公司的网络控制服务中心，并在中国设有专门的备品备件保税库和维修服务中心，因此LIK公司能为客户提供*便捷**质的服务。

凭借近40年的设计制造经验，LIK 以严格的设计、精确的加工、优良的品质、良好的服务、友好的价格从德国走向世界，并成为各个世界**的电力成套商及测量与控制公司的合作伙伴。　

如今，LIK公司生产、设计的调节阀、汽轮机旁路系统、减温减压器以及电、气动阀门等产品已经广泛的运行在中国的各大电厂，以及化工、冶金等行业。

LIK是世界上调节阀领域创新和高品质的代表。

主要产品
1、控制阀 DN25-DN500 **压力42MPa 零泄漏手动、电动、气动、液压等驱动方式。
2、电磁阀 DN50-DN600 **压力400MPa 零泄漏
3、气动球阀 DN15-DN500 **温度450度 **压力10MPa 零泄漏
4、气动蝶阀 DN50-DN1200 耐腐蚀 **压力10MPa
5、电动球阀 DN15-DN500 压力10.0MPa 温度**500度
6、电动蝶阀 DN15-DN1200 压力10.0MPa 温度**500度
