进口电动V型球阀-德国莱克电动V型调节球阀
进口电动V型球阀-德国莱克电动V型调节球阀的图片
参考报价:
2680元
品牌:
德国莱克LIK
关注度:
924
样本:
暂无
型号:
LIKSHH
产地:
德国
信息完整度:
典型用户:
中国煤炭科工集团、中国航天科技集团公司、华中科技大学、福耀玻璃工业集团
认证信息
高级会员 第 9
名 称:广东裕安机械设备有限公司.
认 证:工商信息已核实
访问量:300084
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

进口电动V型球阀

德国莱克阀门中国总代理-germany lik valves international

概述
  该系列阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的**控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
(1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
(2)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
(3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
(4)当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
产品介绍:
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。



技术参数

公称通径DN(mm)25~400公称压力PN(MPa)1.6~6.4公称压力Ps(MPa)强度试验2.4~9.6密封试验1.76~7.0材料\代号CPR主要     零件阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不锈钢、硬质合金填料聚四氟乙烯、柔性石墨适用     工况适用介质水,蒸汽,油品硝酸类醋酸类适用温度-28~400℃-28~500℃执行器型 号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构连接形式对夹式、法兰式,法兰按JB79-59标准


性能

基本误差

回差

死区

输入信号

输出信号

全行程的
  ≤±2%

全行程的
  ≤±2%

全行程的
  ≤0.8%

4~20mADC

4~20mADC



公称通径D(mm)

25

32

40

50

65

80

100

125

150

200

250

300

350

400

额定流量系数Cv

32

43

78

90

160

250

360

610

1120

1850

2950

3700

7195

11466

公称压力PN(MPa)

1.6、2.5、4.0、6.4

流量特性

近似等百分比(参见典型曲线图)、直线特性

阀板转角(度)

~至90°(可调)

允许泄漏量等级

软密封:零泄露
  硬密封:≤额定Cv×0.001%

软密封:VI微气泡级,金属密封:≤额定CV×0.065%

动作时间(S/90度)

8.5~30

36~60

可调节比

250:1

300:1

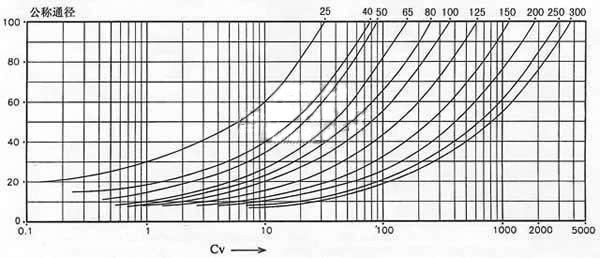

流量特性曲线

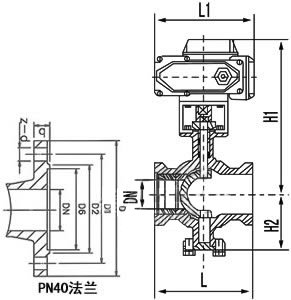

外形尺寸

公称通径     DN(mm)尺 寸 (mm)对夹法兰式LH1H2DDD1D2qZ-Φd25641108565144-1410227760408214511085164-181143057550100160125110164--181243649565120180145120184-1814537910580131195160135208-18165389120100158215180155208-18194402140125180245210185228-18213426165150216280240210248-232294531852002683352952652612-232434732052503264053553203012-2529754024030046046041037503012-25338590290350470---- -  400525---- -



结构分类

一、浮动电动V型球阀

 不锈钢电动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。

浮动电动V型球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。

二、固定球电动球阀

 不锈钢电动球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。

为了减少气动球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。

三、弹性球电动球阀

  电动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。

电动V型球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。
