进口电动法兰三通球阀
德国莱克阀门中国总代理-germany lik valves international
进口电动法兰三通球阀简介
1、在结构上采用一体化结构,4面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化
2、球阀使用寿命长,流通能力大,阻力小
3、三通球阀按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态
球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门,它具有以下优点:1. 流体阻力小,其阻力系数与同长度的管段相等。 2. 结构简单、体积小、重量轻。3. 紧密可靠,球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
进口电动法兰三通球阀工作方式
L型流道的三通4面阀座球阀,采用2面阀座。主要用于流路的换向。
T型流道的三通4面阀座球阀,采用4面阀座,受力平衡,保证闭止通道上可靠密封。主要用于分流、混流、换向以及三通道的完全开放。具有优点
1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

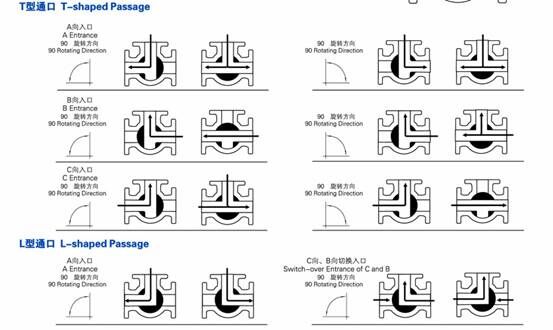

进口电动法兰三通球阀流向图

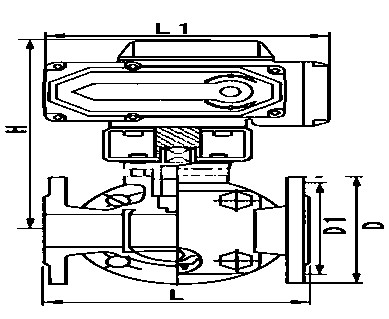

外形尺寸
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 150 | 155 | 256 | 95 | 65 | 15W | 0.2A |
20 | 160 | 155 | 260 | 105 | 75 | 15W | 0.2A |
25 | 180 | 155 | 266 | 115 | 86 | 15W | 0.2A |
32 | 200 | 155 | 270 | 140 | 100 | 15W | 0.2A |
40 | 220 | 208 | 312 | 150 | 110 | 25W | 0.5A |
50 | 240 | 208 | 325 | 165 | 125 | 25W | 0.5A |
65 | 260 | 208 | 336 | 185 | 145 | 25W | 0.5A |
80 | 280 | 256 | 365 | 200 | 160 | 50W | 0.8A |
100 | 320 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
125 | 380 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
150 | 440 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
200 | 550 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A |
订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,
