进口气动三通内螺纹球阀流向调整方法
进口气动三通内螺纹球阀流向调整方法的图片
参考报价:
2240元
品牌:
德国莱克LIK
关注度:
1274
样本:
暂无
型号:
LIKROP
产地:
德国
信息完整度:
典型用户:
中国煤炭科工集团、中国航天科技集团公司、华中科技大学、福耀玻璃工业集团
认证信息
高级会员 第 9
名 称:广东裕安机械设备有限公司.
认 证:工商信息已核实
访问量:298979
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

进口气动三通内螺纹球阀

德国莱克阀门中国总代理-germany lik valves international

进口气动三通内螺纹球阀简介:

德国莱克LIK品牌:进口气动三通球阀采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。德国莱克三通球阀分有L型和T型,可以满足不同的生产工艺要求。可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。

进口气动三通内螺纹球阀标准规范
阀门螺纹类型:G·NPT·BSPT DIN259/2999
阀门检 验:ISO/DIN 5208—1987
驱动装置连接:ISO 5211
进口气动三通内螺纹球阀参数:
公称压力:PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式:螺纹(L型、T型)
阀体材质:铸钢(WCB)、不锈钢CF8(304)、CF8M(316)
阀球材质:不锈钢CF8(304)、CF8M(316)
密封材料:PTFE、PPL
适用温度范围:-20℃~232℃~350℃
适用介质:水、油、气等某些腐蚀性液体(W·O·G)
主要零件材质表

序号

零件名称

材质

1

接头

不锈钢   CF8CF8M

2

阀座

PTFE

3

球体

不锈钢   304316

4

垫片

PTFE

5

阀体

不锈钢   CF8CF8M

6

螺栓

不锈钢   304

7

阀杆

不锈钢   304316

8

垫片

PTFE

9

填料

PTFE

10

压盖

不锈钢   304316

11

连接支架

不锈钢   CF8

12

连接套

不锈钢   304

13

螺栓

不锈钢   304

14

气动装置


*: 系列球阀主要零部件及密封圈的材质可根据实际工况条件用户。

进口气动三通内螺纹球阀详细介绍:
★气动执行器表面经阳极氧化处理,齿轮齿条结构,
★有开关两个位置+/-5°行程调节
NAMUR标准气源接口,可与电磁阀直接连接
★三通球阀任一通口均可用作入口而无泄露,并可根据工况需要制成L型或T型通道,使安装更加方便
★三通球阀分为L型和T型,L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。
★双层阀杆填料符合德国TüV TA-LUFT的阀杆泄露测试要求

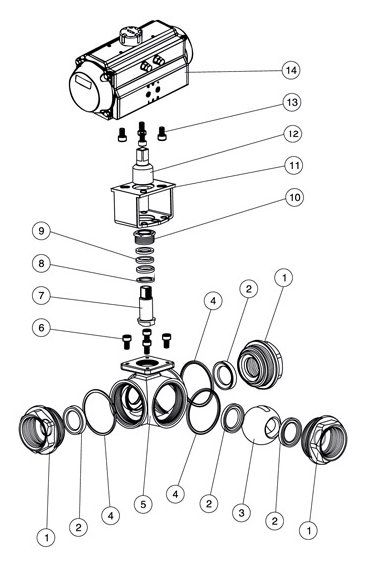

进口气动三通内螺纹球阀结构图和结构尺寸
